เมื่อระบบอัตโนมัติทางอุตสาหกรรมต้องการชั้นวางที่เชื่อถือได้สำหรับ CPU, I/O และโมดูลการสื่อสารซิน หยวนให้จีอี ไอซี698CHS017เป็นโซลูชันที่ใช้งานได้จริงสำหรับสถาปัตยกรรมการควบคุมที่ใช้ RX7i ออกแบบมาเป็นชั้นวางด้านหลังแบบ 17 ช่อง โดยให้การติดตั้งโมดูลที่มีโครงสร้าง การเชื่อมต่อแบ็คเพลน และความเข้ากันได้กับโมดูล RX7i, Series 90-70 และ VME ที่เลือก

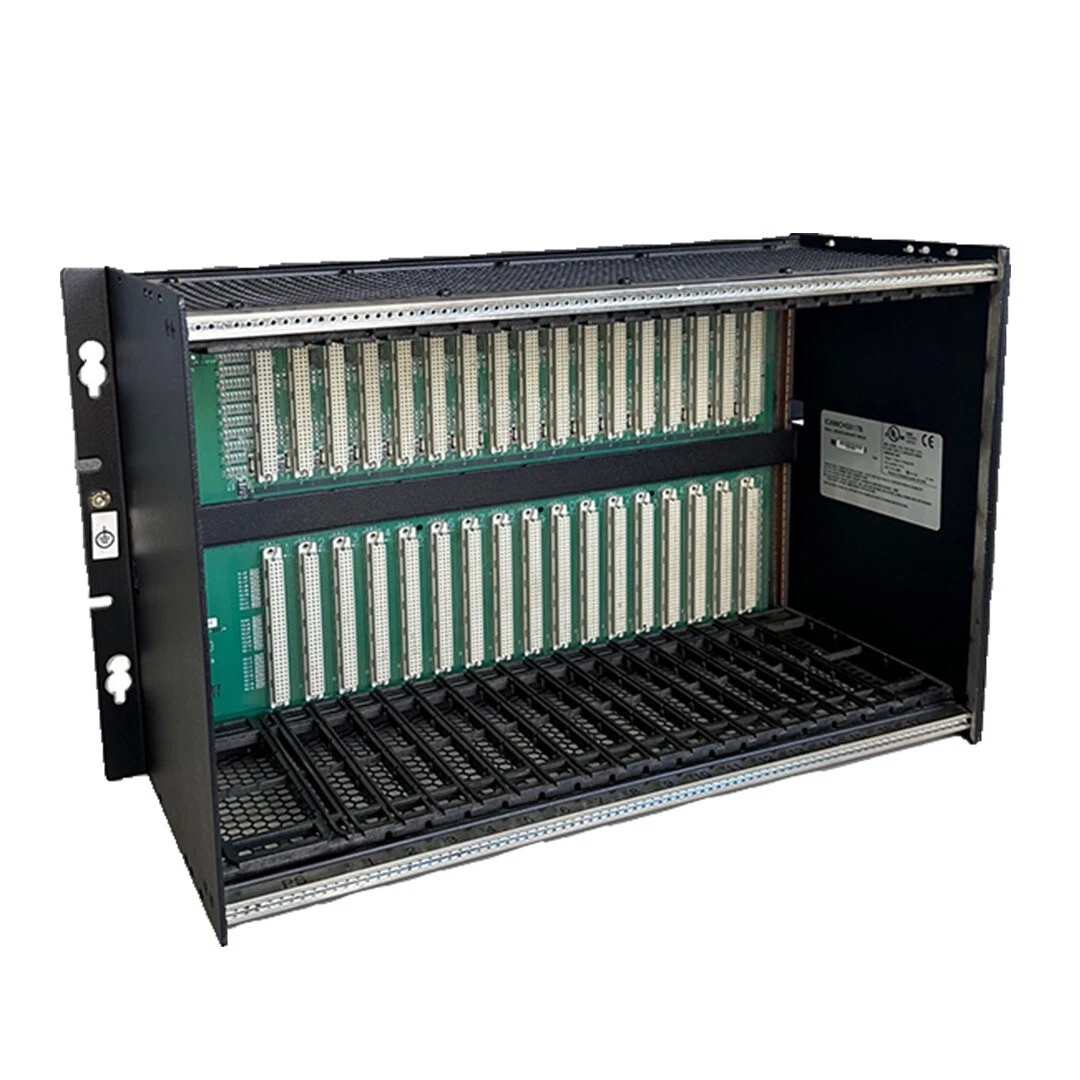

จีอี ไอซี698CHS017 เป็นชั้นวางด้านหลังแบบ 17 ช่องมาตรฐานสำหรับแพลตฟอร์ม GE PACSystems RX7i โดยมีช่องสำหรับโมดูล CPU และ I/O ในขณะที่รองรับโมดูล Series 90-70 และ VME ที่เลือก ทำให้มีประโยชน์สำหรับระบบควบคุมอุตสาหกรรมที่ต้องการความจุโมดูลจำนวนมาก ชั้นวางใช้ระยะห่างช่อง 0.8 นิ้ว (20.3 มม.) สำหรับโมดูลความกว้างมาตรฐาน ในขณะที่แหล่งจ่ายไฟใช้ช่องเฉพาะ 2.4 นิ้ว (61 มม.) โครงสร้างกว้าง 19 นิ้ว สูง 11.15 นิ้ว และลึก 7.5 นิ้ว ทำให้เหมาะสำหรับตู้ควบคุมอุตสาหกรรมและตู้อุปกรณ์ สถาปัตยกรรมยังรองรับการถ่ายโอน VME64 และการเชื่อมต่อแบบเดซี่เชนอัตโนมัติของการรับทราบการขัดจังหวะและสัญญาณการให้สิทธิ์บัส ช่วยลดความซับซ้อนในการรวมแร็ค
สถาปัตยกรรมแร็คของมันทำงานอย่างไร?
ผู้ซื้อควรเลือกและตรวจสอบชั้นวางนี้อย่างไร
จีอี ไอซี698CHS017 เป็นชั้นวางด้านหลังแบบ 17 ช่องที่ออกแบบมาสำหรับแพลตฟอร์มควบคุมทางอุตสาหกรรม PACSystems RX7i แทนที่จะทำหน้าที่เป็น CPU PLC หรือโมดูล I/O แบบสแตนด์อโลน ชั้นวางจะมีโครงสร้างแบ็คเพลนทางกายภาพและทางไฟฟ้าที่จำเป็นสำหรับการติดตั้งและเชื่อมต่อโมดูลควบคุมที่เข้ากันได้ระหว่างกัน
แร็คประกอบด้วยช่อง 1 ถึง 17 สำหรับโมดูล โดยมี CPU ติดตั้งอยู่ในช่อง 1 ในการกำหนดค่า RX7i ทั่วไป ช่อง 0 สงวนไว้สำหรับจ่ายไฟและมีช่องเปิดกว้างกว่า 2.4 นิ้ว การจัดเตรียมนี้ช่วยให้วิศวกรมีโครงสร้างแบบรวมศูนย์สำหรับการสร้างการกำหนดค่า PLC ที่ค่อนข้างใหญ่โดยไม่ต้องใช้ชั้นวางขนาดเล็กหลายชั้น
ตามเอกสารทางเทคนิค ชั้นวางสามารถรองรับโมดูล RX7i I/O, โมดูล VME, โมดูล Series 90-70 แบบความกว้างเดี่ยว และโมดูล PLC Series 90-70 แบบความกว้างสองเท่าได้ เมื่อใช้งานตามแนวทางการรวมที่เกี่ยวข้อง
สำหรับผู้ซื้อที่กำลังค้นหารุ่นที่แน่นอน สามารถใช้หน้าผลิตภัณฑ์ GE IC698CHS017 เพื่อตรวจสอบข้อมูลซัพพลายเออร์และรายละเอียดการจัดซื้อได้
ข้อมูลจำเพาะทางกายภาพและทางไฟฟ้าของชั้นวาง PLC มีความสำคัญ เนื่องจากขนาดชั้นวางที่ไม่ถูกต้อง ข้อกำหนดของช่อง หรือการกระจายพลังงานอาจทำให้เกิดปัญหาในระหว่างการออกแบบระบบได้ ตารางต่อไปนี้สรุปข้อกำหนดหลักที่เกี่ยวข้องกับรุ่นนี้
| ข้อมูลจำเพาะ | รายละเอียด จีอี ไอซี698CHS017 |
|---|---|
| ประเภทสินค้า | ชั้นวาง RX7i แบบติดตั้งด้านหลัง 17 ช่อง |
| สล็อตโมดูล | ช่องที่ 1–17 |
| ความกว้างของช่องมาตรฐาน | 0.8 นิ้ว / 20.3 มม |
| สล็อตพาวเวอร์ซัพพลาย | ร่อง 0, 2.4 นิ้ว / 61.0 มม |
| ขนาด | 11.15 นิ้ว สูง × 19.00 นิ้ว กว้าง × 7.5 นิ้ว ลึก |
| ขนาดเมตริก | สูง 283 มม. × กว้าง 483 มม. × ลึก 190 มม |
| การสนับสนุน VME | ออกแบบมาเพื่อรองรับ VME64 |
| การติดตั้ง | ติดด้านหลัง |
| ตัวเลือกพาวเวอร์ซัพพลาย | แหล่งจ่ายไฟ AC ปลั๊กอิน RX7i พร้อมตัวเลือกกำลังไฟสูงกว่าสำหรับการกำหนดค่ากระแสไฟสูง |
เอกสารประกอบของชั้นวางยังระบุอุปกรณ์ที่เหมือนกันสำหรับติดตั้งด้านหน้า IC698CHS117 ความแตกต่างนี้มีความสำคัญเมื่อเปลี่ยนชั้นวางที่มีอยู่ เนื่องจากการวางแนวการติดตั้งทางกายภาพและข้อกำหนดในการเข้าถึงตู้อาจแตกต่างกัน แม้ว่าสถาปัตยกรรมของสล็อตจะคล้ายกันก็ตาม
แบ็คเพลนเป็นหนึ่งในส่วนที่สำคัญที่สุดของชั้นวาง PLC เนื่องจากเป็นเส้นทางการสื่อสารระหว่างโมดูลที่ติดตั้ง ในสถาปัตยกรรมชั้นวางนี้ แบ็คเพลนได้รับการออกแบบให้มีระยะห่างระหว่างโมดูลประมาณ 0.8 นิ้ว ช่วยให้สามารถวางตำแหน่งโมดูลความกว้างเดียวที่เข้ากันได้ในการจัดเรียงที่สอดคล้องกัน
คุณสมบัติทางสถาปัตยกรรมหลายประการทำให้ชั้นวางเหมาะสำหรับการติดตั้งระบบอัตโนมัติที่ซับซ้อน:
คุณลักษณะเหล่านี้มีความเกี่ยวข้องอย่างยิ่งเมื่อวิศวกรกำลังรักษาหรือขยายระบบควบคุมอุตสาหกรรมที่จัดตั้งขึ้น แทนที่จะออกแบบสถาปัตยกรรม PLC ใหม่ทั้งหมด
ควรยืนยันความเข้ากันได้กับ CPU, I/O, การสื่อสาร, พาวเวอร์ซัพพลาย และการกำหนดค่า VME เฉพาะก่อนการติดตั้ง ตัวแร็คได้รับการออกแบบมาเพื่อรองรับตระกูลโมดูลหลายตระกูลที่เกี่ยวข้องกับสภาพแวดล้อม RX7i และ Series 90-70 รุ่นเก่า
การกำหนดค่าที่อาจได้รับการสนับสนุน ได้แก่:
โมดูล Series 90-70 แบบความกว้างสองเท่าใช้ตำแหน่งสล็อตมาตรฐานสองตำแหน่ง ดังนั้นจำนวนโมดูลจริงที่สามารถติดตั้งได้จะขึ้นอยู่กับความกว้างของโมดูลที่เลือก ผู้ออกแบบระบบจึงควรคำนวณพื้นที่สล็อตที่มีอยู่แทนที่จะนับอุปกรณ์ที่ติดตั้งเพียงอย่างเดียว
ด้วยตำแหน่งโมดูลมาตรฐาน 17 ตำแหน่ง นอกเหนือจากตำแหน่งแหล่งจ่ายไฟเฉพาะ ชั้นวางสามารถรองรับการกำหนดค่าการควบคุมที่ค่อนข้างครอบคลุม สิ่งนี้มีประโยชน์สำหรับการใช้งานที่เกี่ยวข้องกับโมดูลดิจิทัล อนาล็อก การสื่อสาร หรือเฉพาะทางจำนวนมาก
การรองรับโมดูล Series 90-70 ที่เลือกทำให้สถาปัตยกรรมที่เกี่ยวข้องกับการปรับปรุงให้ทันสมัยและโครงการบำรุงรักษา ซึ่งไม่สามารถเปลี่ยนฮาร์ดแวร์ที่มีอยู่ได้ทันที สิ่งนี้สามารถช่วยให้ทีมวิศวกรยืดอายุการใช้งานของโครงสร้างพื้นฐานการควบคุมที่จัดตั้งขึ้นได้
การออกแบบความกว้างและการติดตั้งด้านหลังขนาด 19 นิ้วทำให้มีรูปแบบทางกลที่เป็นมาตรฐานสำหรับตู้และกรอบอุตสาหกรรมที่เหมาะสม ก่อนสั่งซื้อ ผู้ซื้อควรเปรียบเทียบขนาดชั้นวางและข้อกำหนดในการเข้าถึงด้านหลังกับพื้นที่ตู้ที่มีอยู่
การสนับสนุน VME ช่วยให้วิศวกรมีความเป็นไปได้ในการบูรณาการเพิ่มเติม โดยที่จำเป็นต้องมีโมดูล VME ที่เข้ากันได้ อย่างไรก็ตาม การรวม VME ควรเป็นไปตามเอกสารประกอบด้านฮาร์ดแวร์และซอฟต์แวร์ที่เกี่ยวข้อง แทนที่จะคิดว่าโมดูล VME ทุกโมดูลจะเข้ากันได้โดยอัตโนมัติ
สถาปัตยกรรมแร็ค RX7i รองรับความจุของแหล่งจ่ายไฟที่แตกต่างกัน เอกสารทางเทคนิคแสดงรายการการกำหนดค่าแหล่งจ่ายไฟทั้ง 100 วัตต์และ 350 วัตต์ ช่วยให้นักออกแบบระบบสามารถเลือกการจัดเรียงพลังงานที่เหมาะสมตามโมดูลที่เชื่อมต่อ
โดยทั่วไปชั้นวาง PLC แบบ 17 ช่องจะถูกเลือกเมื่อระบบควบคุมอุตสาหกรรมต้องการความจุของโมดูลมากกว่าที่ชั้นวางขนาดเล็กสามารถให้ได้ สภาพแวดล้อมการใช้งานทั่วไปอาจรวมถึง:
ตัวอย่างเช่น ทีมวิศวกรที่กำลังอัปเกรดสายการผลิตที่จัดตั้งขึ้นอาจต้องการความจุ I/O เพิ่มเติม ในขณะที่ยังคงรักษาโมดูลรุ่นเก่าที่เข้ากันได้ไว้ ชั้นวางแบบ 17 ช่องสามารถจัดเตรียมแพลตฟอร์มทางกายภาพสำหรับจัดระเบียบระบบควบคุมใหม่ ในขณะที่ยังคงรักษาสถาปัตยกรรมแบบโมดูลที่คุ้นเคยไว้
การซื้อชั้นวางอุตสาหกรรมควรเกี่ยวข้องมากกว่าการตรวจสอบหมายเลขรุ่น ผู้ซื้อควรตรวจสอบการกำหนดค่าระบบทั้งหมดก่อนทำการสั่งซื้อ
การตรวจสอบเหล่านี้สามารถลดความเสี่ยงในการได้รับแร็คที่มีลักษณะทางกายภาพคล้ายกันแต่ไม่เหมาะสมทางเทคนิค โดยเฉพาะอย่างยิ่งในโครงการระบบอัตโนมัติแบบเดิมที่แร็ค GE หลายรุ่นอาจดูเทียบเคียงได้
ไม่ มันเป็นแร็คหรือแชสซี ไม่ใช่ PLC CPU หน้าที่หลักคือจัดเตรียมแบ็คเพลนและโครงสร้างการติดตั้งทางกายภาพสำหรับ CPU, I/O, การสื่อสาร และโมดูลอื่นๆ ที่เข้ากันได้
มีตำแหน่งโมดูลมาตรฐาน 17 ตำแหน่ง ซึ่งระบุเป็นช่องที่ 1 ถึง 17 ช่อง 0 เป็นตำแหน่งที่แยกต่างหากและกว้างกว่าสำหรับแหล่งจ่ายไฟ
ทั้งสองรุ่นเป็นรุ่นแร็ค 17 ช่อง RX7i แต่ IC698CHS017 เป็นเวอร์ชันติดตั้งด้านหลัง ในขณะที่ IC698CHS117 เป็นเวอร์ชันติดตั้งด้านหน้า ดังนั้นควรตรวจสอบการจัดวางการติดตั้งอย่างละเอียดก่อนเปลี่ยน
ใช่ ชั้นวางได้รับการออกแบบให้ยอมรับโมดูล Series 90-70 แบบความกว้างเดี่ยวและโมดูล PLC Series 90-70 แบบความกว้างสองเท่าที่เข้ากันได้ ความเข้ากันได้ของโมดูลเฉพาะควรได้รับการตรวจสอบโดยใช้เอกสาร RX7i ที่เกี่ยวข้อง
ใช่. ชั้นวางได้รับการออกแบบเพื่อรองรับโมดูล VME รวมถึงฟังก์ชันการทำงานของแบ็คเพลน VME64 การบูรณาการ VME ต้องเป็นไปตามแนวทางการบูรณาการของผู้ผลิต
จีอี ไอซี698CHS017 ยังคงเป็นสถาปัตยกรรมแร็คที่ใช้งานได้จริงสำหรับระบบควบคุม RX7i ซึ่งต้องการความจุของโมดูลจำนวนมาก การสื่อสารแบ็คเพลนที่มีโครงสร้าง และความเข้ากันได้กับฮาร์ดแวร์รุ่นเก่าและ VME ที่เลือก ตำแหน่งโมดูลมาตรฐาน 17 ตำแหน่ง ช่องจ่ายไฟเฉพาะ ขนาดมาตรฐาน และสถาปัตยกรรมระบบที่ยืดหยุ่น ทำให้มีความเกี่ยวข้องเป็นพิเศษกับโครงการบำรุงรักษา การขยาย และการปรับปรุงระบบอัตโนมัติในอุตสาหกรรม
สำหรับผู้ซื้อที่กำลังประเมินการเปลี่ยนทดแทนหรือชั้นวางสำรอง ข้อควรพิจารณาที่สำคัญที่สุดคือการวางแนวการติดตั้ง ความเข้ากันได้ของโมดูล ความจุของสล็อตที่มีอยู่ ข้อกำหนดด้านพลังงาน เงื่อนไขของกล่องหุ้ม และสภาพของผลิตภัณฑ์ หากคุณกำลังจัดหา GE IC698CHS017 สำหรับโครงการระบบอัตโนมัติทางอุตสาหกรรม และต้องการความช่วยเหลือในการยืนยันข้อกำหนด ความพร้อมใช้งาน หรือความเข้ากันได้ของการกำหนดค่าติดต่อเราที่ Xin Yuan สำหรับข้อมูลผลิตภัณฑ์และการสนับสนุนการจัดซื้ออย่างมืออาชีพ
