สำหรับโครงการระบบอัตโนมัติทางอุตสาหกรรมที่ต้องการการสื่อสารที่รวดเร็วและสม่ำเสมอระหว่างตัวควบคุมลอจิกแบบโปรแกรมได้ (PLC) การเลือกโมดูลแลกเปลี่ยนหน่วยความจำที่เหมาะสมถือเป็นสิ่งสำคัญซินหยวนแนะนำจีอี ไอซี698CMX016ซึ่งเป็นโมดูล Control Memory Xchange ที่ออกแบบมาสำหรับแพลตฟอร์ม PACSystems RX7i ด้วยการใช้เทคโนโลยีหน่วยความจำสะท้อนแสงและการสื่อสารแบบไฟเบอร์ออปติก โมดูลนี้ช่วยให้สามารถแบ่งปันข้อมูลที่กำหนดระหว่างตัวควบคุมและอุปกรณ์คอมพิวเตอร์ที่เข้ากันได้ ช่วยให้วิศวกรสร้างสถาปัตยกรรมการควบคุมที่มีการประสานงานสำหรับการใช้งานในอุตสาหกรรมที่มีความต้องการสูง

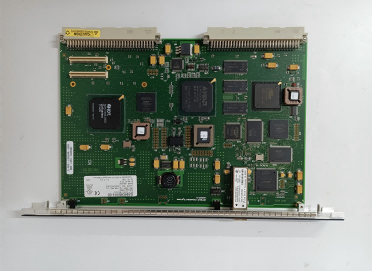

จีอี ไอซี698CMX016 เป็นโมดูล Control Memory Xchange แบบสล็อตเดียวที่ออกแบบมาเพื่อกระจายข้อมูลผ่านเครือข่ายหน่วยความจำสะท้อนแสงที่เข้ากันได้ มีหน่วยความจำสะท้อนแสงขนาด 16 MB พร้อมพาริตี รองรับเครือข่ายไฟเบอร์ออปติก 2.12 Gbaud และรองรับโหนดที่เข้ากันได้สูงสุด 256 โหนด การทำงานของเครือข่ายที่ไม่ขึ้นกับ CPU ช่วยลดภาระการประมวลผลที่เกี่ยวข้องกับการกระจายข้อมูลที่แชร์ บทความนี้จะอธิบายข้อกำหนดทางเทคนิค หลักการทำงาน ข้อกำหนดในการติดตั้ง การใช้งานทางอุตสาหกรรม และข้อควรพิจารณาที่สำคัญเมื่อจัดหาโมดูลทดแทน
จีอี ไอซี698CMX016 เป็นโมดูล Control Memory Xchange (CMX) ที่พัฒนาขึ้นสำหรับแพลตฟอร์มตัวควบคุมอัตโนมัติแบบตั้งโปรแกรมได้ PACSystems RX7i ใช้เทคโนโลยีหน่วยความจำสะท้อนแสงเพื่อซิงโครไนซ์ข้อมูลที่ใช้ร่วมกันระหว่างอุปกรณ์ที่เชื่อมต่อผ่านเครือข่ายใยแก้วนำแสงความเร็วสูง
ต่างจากวิธีการสื่อสารทั่วไปที่กำหนดให้ตัวควบคุมแต่ละตัวร้องขอข้อมูลจากอุปกรณ์อื่นซ้ำๆ หน่วยความจำแบบสะท้อนช่วยให้ดำเนินการเขียนที่โหนดเดียวเพื่ออัปเดตตำแหน่งหน่วยความจำที่สอดคล้องกันทั่วทั้งเครือข่าย วิธีการนี้มีประโยชน์อย่างยิ่งเมื่อตัวควบคุมหลายตัวต้องการเข้าถึงข้อมูลการทำงานทั่วไปที่มีพฤติกรรมการสื่อสารที่คาดเดาได้
ลักษณะสำคัญ ได้แก่ :
สำหรับวิศวกรที่ดูแลการติดตั้งระบบอัตโนมัติที่กำหนดไว้ การระบุรุ่นและการแก้ไขฮาร์ดแวร์ที่แน่นอนเป็นสิ่งสำคัญก่อนที่จะซื้ออุปกรณ์ทดแทนหรือขยายระบบที่มีอยู่
โมดูลใช้การเชื่อมต่ออนุกรมแบบไฟเบอร์ออปติกที่ทำงานที่ 2.12 Gbaud การจัดการแพ็กเก็ตแบบไดนามิกรองรับขนาดแพ็กเก็ตตั้งแต่ 4 ถึง 64 ไบต์ ทำให้โมดูลสามารถรองรับรูปแบบการถ่ายโอนข้อมูลที่แตกต่างกัน อัตราการถ่ายโอนเครือข่ายสูงสุดที่บันทึกไว้อยู่ในช่วงตั้งแต่ประมาณ 43 MB/s พร้อมแพ็กเก็ต 4 ไบต์ ถึง 174 MB/s พร้อมแพ็กเก็ต 64 ไบต์
ตัวเลขเหล่านี้อธิบายประสิทธิภาพการถ่ายโอนเครือข่ายภายใต้เงื่อนไขแพ็กเก็ตที่เกี่ยวข้อง ประสิทธิภาพแอปพลิเคชันจริงขึ้นอยู่กับการรับส่งข้อมูลเครือข่าย รูปแบบการเขียน และการกำหนดค่าระบบ
หน่วยความจำแบบสะท้อนจะกระจายการอัพเดตข้อมูลที่ยอมรับไปยังโหนดที่เข้ากันได้บนเครือข่าย สถาปัตยกรรมนี้สามารถทำให้การสื่อสารระหว่างระบบควบคุมที่มีการประสานงานง่ายขึ้น เนื่องจากอุปกรณ์ที่เข้าร่วมจะรักษาขอบเขตหน่วยความจำที่ใช้ร่วมกันที่สอดคล้องกัน แทนที่จะอาศัยการแลกเปลี่ยนแบบจุดต่อจุดซ้ำๆ
โมดูลใช้การเชื่อมต่อไฟเบอร์ออปติกประเภท LC และรองรับการเชื่อมต่อไฟเบอร์แบบมัลติโหมดได้สูงถึง 300 เมตรภายใต้เงื่อนไขที่ระบุ การสื่อสารด้วยไฟเบอร์ออปติกสามารถช่วยแยกการส่งสัญญาณเครือข่ายจากแหล่งสัญญาณรบกวนทางไฟฟ้าจำนวนมากซึ่งมักพบในสภาพแวดล้อมทางอุตสาหกรรม
ตัวบ่งชี้ที่แผงด้านหน้าให้ข้อมูลเกี่ยวกับการทำงานของโมดูล การกำหนดค่า ข้อมูลที่ได้รับ และการตรวจจับสัญญาณออปติคอล คุณสมบัติการตรวจจับข้อผิดพลาดของเครือข่ายและพาริตีหน่วยความจำยังสนับสนุนการแก้ไขปัญหาและการตรวจสอบความสมบูรณ์ของข้อมูล
ตารางต่อไปนี้สรุปข้อกำหนดหลักที่บันทึกไว้สำหรับโมดูล Xchange หน่วยความจำควบคุม IC698CMX016 ยืนยันคู่มือการแก้ไขฮาร์ดแวร์และการติดตั้งที่เกี่ยวข้องก่อนที่จะใช้ค่าเหล่านี้สำหรับการอนุมัติทางวิศวกรรม
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่นสินค้า | ไอซี698CMX016 |
| ประเภทสินค้า | โมดูลควบคุมหน่วยความจำ Xchange |
| แพลตฟอร์มที่เข้ากันได้ | PACSystems RX7i |
| หน่วยความจำที่สะท้อน | SDRAM ขนาด 16 MB พร้อมความเท่าเทียมกัน |
| อัตราการส่งผ่านเครือข่าย | 2.12 กบอด์ |
| อัตราการถ่ายโอนเครือข่ายสูงสุด | 43–174 MB/s ขึ้นอยู่กับขนาดแพ็กเก็ต |
| ขนาดแพ็คเก็ตแบบไดนามิก | 4–64 ไบต์ |
| โหนดเครือข่ายสูงสุด | 256 โหนดที่เข้ากันได้ |
| ขั้วต่อแสง | ขั้วต่อไฟเบอร์ออปติกชนิด LC |
| ระยะไฟเบอร์มัลติโหมดสูงสุด | สูงถึง 300 ม. ภายใต้เงื่อนไขที่กำหนด |
| แรงดันไฟฟ้า | +5 VDC จากแหล่งจ่ายไฟแบบแร็ค |
| ข้อกำหนดปัจจุบัน | 1.8 ก |
| ฟอร์มแฟคเตอร์ของโมดูล | ช่องแร็ค RX7i เดี่ยว |
| ซอฟต์แวร์กำหนดค่า | Machine Edition Logic Developer-PLC เวอร์ชัน 4.5 หรือใหม่กว่า ตามที่ระบุไว้ในเอกสารประกอบ |
หมายเหตุทางวิศวกรรม:อัตรารับส่งข้อมูลของเครือข่ายและปริมาณงานของแอปพลิเคชันเป็นการวัดที่แตกต่างกัน เมื่อประเมิน GE IC698CMX016 ให้ใช้ตัวเลขการถ่ายโอนขึ้นอยู่กับขนาดแพ็กเก็ต แทนที่จะถือว่า 2.12 Gbaud เป็นอัตราประสิทธิภาพเมกะไบต์ต่อวินาที
จีอี ไอซี698CMX016 ทำงานเป็นส่วนหนึ่งของเครือข่ายหน่วยความจำแบบสะท้อนแสง ซึ่งโดยทั่วไปจะจัดเรียงเป็นลูปแบบสายโซ่เดซี่ไฟเบอร์ออปติก แต่ละโหนดจะได้รับแพ็กเก็ตที่ถูกต้อง อัพเดตหน่วยความจำสะท้อนแสงในเครื่อง และส่งต่อแพ็กเก็ตไปยังโหนดถัดไป
การแลกเปลี่ยนข้อมูลทั่วไปทำตามขั้นตอนเหล่านี้:
กลไกนี้รองรับการเข้าถึงข้อมูลที่ใช้ร่วมกันระหว่างคอนโทรลเลอร์และอุปกรณ์ประมวลผลหลายตัว อย่างไรก็ตาม วิศวกรควรยังคงออกแบบตรรกะของแอปพลิเคชันที่เกี่ยวข้องกับการเป็นเจ้าของข้อมูล กำหนดเวลาการอัปเดต การโหลดเครือข่าย และการจัดการข้อผิดพลาด หน่วยความจำแบบสะท้อนคือกลไกการกระจายข้อมูล ไม่ใช่สิ่งทดแทนตรรกะด้านความปลอดภัยระดับแอปพลิเคชันหรือระบบควบคุมอิสระที่ได้รับการจัดอันดับความปลอดภัย
จีอี ไอซี698CMX016 สามารถพิจารณาได้สำหรับสภาพแวดล้อมทางอุตสาหกรรมที่อุปกรณ์ที่เข้ากันได้จำเป็นต้องแลกเปลี่ยนข้อมูลที่แชร์อย่างคาดการณ์ได้ ความเหมาะสมขึ้นอยู่กับสถาปัตยกรรมการควบคุม ความต้องการด้านเวลา และความเข้ากันได้ของโหนดที่เชื่อมต่อทั้งหมด
PLC หลายตัวอาจควบคุมส่วนต่างๆ ของสายการผลิต ข้อมูลสถานะที่ใช้ร่วมกัน ข้อมูลลำดับ และค่ากระบวนการสามารถช่วยประสานงานอุปกรณ์ในส่วนต่างๆ เหล่านั้นได้
ในการบรรจุ การแปลง และเครื่องจักรที่มีการประสานงานอื่นๆ เครือข่ายหน่วยความจำแบบสะท้อนสามารถกระจายข้อมูลการปฏิบัติงานไปยังอุปกรณ์ควบคุมที่เข้ากันได้ ผู้ออกแบบระบบจะต้องตรวจสอบระยะเวลาตั้งแต่ต้นจนจบโดยเทียบกับข้อกำหนดของเครื่องจักรจริง
การตรวจสอบการผลิตไฟฟ้า ระบบทดสอบ และการติดตั้งการควบคุมทางอุตสาหกรรมแบบกระจายอาจได้รับประโยชน์จากการแลกเปลี่ยนข้อมูลที่รวดเร็วระหว่างโหนดการประมวลผล ความเหมาะสมควรได้รับการกำหนดผ่านการประเมินทางวิศวกรรมเฉพาะการใช้งาน โดยเฉพาะอย่างยิ่งเมื่อเกี่ยวข้องกับฟังก์ชันการป้องกัน
สิ่งอำนวยความสะดวกที่ดำเนินการระบบ RX7i ที่จัดตั้งขึ้นอาจต้องใช้โมดูลนี้เพื่อรักษาสถาปัตยกรรมที่มีอยู่ เปลี่ยนส่วนประกอบที่ล้มเหลว หรือกู้คืนสายการผลิตเก่า ในกรณีเหล่านี้ การจับคู่การแก้ไข เงื่อนไขที่ได้รับการตรวจสอบ และความเข้ากันได้ที่บันทึกไว้มีความสำคัญอย่างยิ่ง
การติดตั้งที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับการทำงานของเครือข่ายที่เชื่อถือได้ ก่อนติดตั้ง GE IC698CMX016 โปรดตรวจสอบคำแนะนำในการติดตั้ง PACSystems RX7i อย่างเป็นทางการและคู่มือผู้ใช้ Memory Xchange Modules
โมดูลต้องมีการกำหนดค่าฮาร์ดแวร์ที่ถูกต้องก่อนที่ตัวส่งและตัวรับแสงจะสามารถทำงานบนเครือข่ายได้ การกำหนดค่าดำเนินการโดยใช้ซอฟต์แวร์ Machine Edition ที่รองรับ หลังการติดตั้ง วิศวกรควรตรวจสอบตัวบ่งชี้สถานะของโมดูล การตรวจจับสัญญาณออปติคอล ความต่อเนื่องของเครือข่าย และการอัพเดตข้อมูลจริง
ข้อควรระวังด้านความปลอดภัย:ปิดสวิตช์ไฟของชั้นวางก่อนที่จะใส่หรือถอดโมดูล ปฏิบัติตามขั้นตอนของผู้ผลิตและข้อกำหนดด้านความปลอดภัยทางไฟฟ้าที่เกี่ยวข้อง ห้ามถอดหรือเปลี่ยนฮาร์ดแวร์ในระบบที่มีไฟฟ้าใช้ เว้นแต่ขั้นตอนที่ได้รับอนุมัติจะอนุญาตอย่างชัดเจน
เมื่อจัดหา GE IC698CMX016 สำหรับการติดตั้งที่มีอยู่ หมายเลขแค็ตตาล็อกที่ตรงกันเพียงอย่างเดียวอาจไม่เพียงพอ ทีมจัดซื้อและบำรุงรักษาควรตรวจสอบประเด็นต่อไปนี้ก่อนทำการสั่งซื้อ
| ปัจจัยการคัดเลือก | สิ่งที่ต้องตรวจสอบ | ทำไมมันถึงสำคัญ |
|---|---|---|
| หมายเลขรุ่น | IC698CMX016 และส่วนต่อท้ายการแก้ไขใดๆ | ช่วยป้องกันการสั่งซื้อชุดฮาร์ดแวร์ที่ไม่ถูกต้อง |
| การแก้ไขฮาร์ดแวร์และเฟิร์มแวร์ | การแก้ไขโมดูลที่มีอยู่และเส้นทางการอัพเกรดที่ได้รับอนุมัติ | รองรับความเข้ากันได้และการวางแผนการบำรุงรักษา |
| สภาพร่างกาย | PCB, ขั้วต่อออปติคัล และไฟแสดงที่แผงด้านหน้า | ช่วยระบุความเสียหายหรือปัญหาการจัดการที่มองเห็นได้ |
| การตรวจสอบการทำงาน | สถานะการกำหนดค่า การสื่อสาร และการวินิจฉัย | ให้หลักฐานที่ชัดเจนยิ่งขึ้นเกี่ยวกับสภาพการปฏิบัติงาน |
| เอกสารประกอบ | บันทึกการทดสอบ เงื่อนไขการรับประกัน และนโยบายการคืนสินค้า | ปรับปรุงความโปร่งใสในการจัดซื้อและการบริหารความเสี่ยง |
| ความเข้ากันได้ของระบบ | แร็ค RX7i, เฟิร์มแวร์ CPU, ซอฟต์แวร์ และการออกแบบเครือข่าย | ลดความเสี่ยงในการติดตั้งและทดสอบการใช้งาน |
สำหรับอุปกรณ์ระบบอัตโนมัติที่เลิกผลิตหรือรุ่นเก่า โปรดขอข้อมูลที่ชัดเจนว่าอุปกรณ์ที่นำเสนอเป็นอุปกรณ์ใหม่ ส่วนเกินที่ไม่ได้ใช้ ตกแต่งใหม่ หรือใช้ก่อนหน้านี้ ขอการแก้ไขที่แน่นอน หลักฐานการทดสอบที่มีอยู่ ความคุ้มครองการรับประกัน และการเตรียมการจัดส่ง แทนที่จะอาศัยคำชี้แจงสถานะสต็อกเพียงอย่างเดียว
หากต้องการข้อมูลทางเทคนิคเพิ่มเติม โปรดดูหน้าผลิตภัณฑ์ GE IC698CMX016 และเอกสารทางเทคนิค Control Memory Xchange Module ของผู้ผลิต
จีอี ไอซี698CMX016 กระจายข้อมูลที่ใช้ร่วมกันระหว่าง PLC และอุปกรณ์ประมวลผลที่เข้ากันได้โดยใช้เทคโนโลยีหน่วยความจำสะท้อนแสงผ่านเครือข่ายไฟเบอร์ออปติก ได้รับการออกแบบมาสำหรับแพลตฟอร์ม PACSystems RX7i
โมดูลนี้มี SDRAM แบบสะท้อนแสงขนาด 16 MB พร้อมการป้องกันความเท่าเทียมกัน หน่วยความจำใช้สำหรับข้อมูลเครือข่ายที่ใช้ร่วมกันแทนที่จะทำหน้าที่เป็นอุปกรณ์จัดเก็บข้อมูลคอมพิวเตอร์ทั่วไป
ความจุเครือข่ายที่บันทึกไว้มีโหนดที่รองรับได้สูงสุด 256 โหนด สถาปัตยกรรมที่แท้จริงยังต้องคำนึงถึงความเข้ากันได้ของโหนด การกำหนดค่าเครือข่าย การกำหนดเส้นทางสายเคเบิล และการรับส่งข้อมูลแอปพลิเคชัน
โมดูลนี้ใช้ตัวเชื่อมต่อไฟเบอร์ออปติกชนิด LC และรองรับการเชื่อมต่อไฟเบอร์แบบมัลติโหมด ระยะทางสูงสุดที่บันทึกไว้คือสูงสุด 300 เมตรภายใต้เงื่อนไขที่กำหนด ยืนยันข้อกำหนดของสายเคเบิลและตัวเชื่อมต่อในคู่มือทางเทคนิคที่เกี่ยวข้อง
เครือข่ายหน่วยความจำสะท้อนทำงานโดยไม่ต้องมีการประมวลผล CPU RX7i เพื่อส่งต่อข้อมูลระหว่างโหนด อย่างไรก็ตาม การกำหนดค่าฮาร์ดแวร์ CPU และตรรกะของแอปพลิเคชันยังคงมีความสำคัญสำหรับการทดสอบการใช้งานและการใช้เครือข่ายอย่างถูกต้อง
ไม่ IC698CMX016 คือโมดูล Control Memory Xchange ในขณะที่ IC698RMX016 คือโมดูล Redundancy Memory Xchange ที่มีไว้สำหรับแอปพลิเคชันสำรองที่รองรับ มีบทบาทที่แตกต่างกัน ดังนั้นโปรดตรวจสอบฟังก์ชันที่จำเป็นและความเข้ากันได้ของระบบก่อนที่จะเลือกรุ่นใดรุ่นหนึ่ง
ตรวจสอบหมายเลขชิ้นส่วนทั้งหมด การแก้ไขฮาร์ดแวร์และเฟิร์มแวร์ สภาพทางกายภาพ เอกสารการทดสอบ การรับประกัน และความเข้ากันได้กับระบบ RX7i ที่มีอยู่ สำหรับอุปกรณ์รุ่นเก่า โปรดขอการยืนยันเป็นลายลักษณ์อักษรเกี่ยวกับสภาพของอุปกรณ์ที่ให้มาและการแก้ไขก่อนสั่งซื้อ
จีอี ไอซี698CMX016 ยังคงเป็นองค์ประกอบที่เกี่ยวข้องสำหรับการบำรุงรักษาการติดตั้ง PACSystems RX7i ที่เข้ากันได้ ซึ่งขึ้นอยู่กับการแบ่งปันข้อมูลที่กำหนด หน่วยความจำแบบสะท้อนแสงขนาด 16 MB เครือข่ายไฟเบอร์ออปติกความเร็วสูง รองรับโหนดที่เข้ากันได้สูงสุด 256 โหนด และคุณลักษณะการวินิจฉัยในตัว ทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับสถาปัตยกรรมระบบอัตโนมัติแบบเดิมที่เหมาะสม อย่างไรก็ตาม การบูรณาการที่ประสบความสำเร็จนั้นขึ้นอยู่กับการระบุการแก้ไขที่ถูกต้อง การกำหนดค่าเครือข่ายที่ถูกต้อง และการตรวจสอบระบบควบคุมที่สมบูรณ์อย่างระมัดระวัง
